Saugpunkte

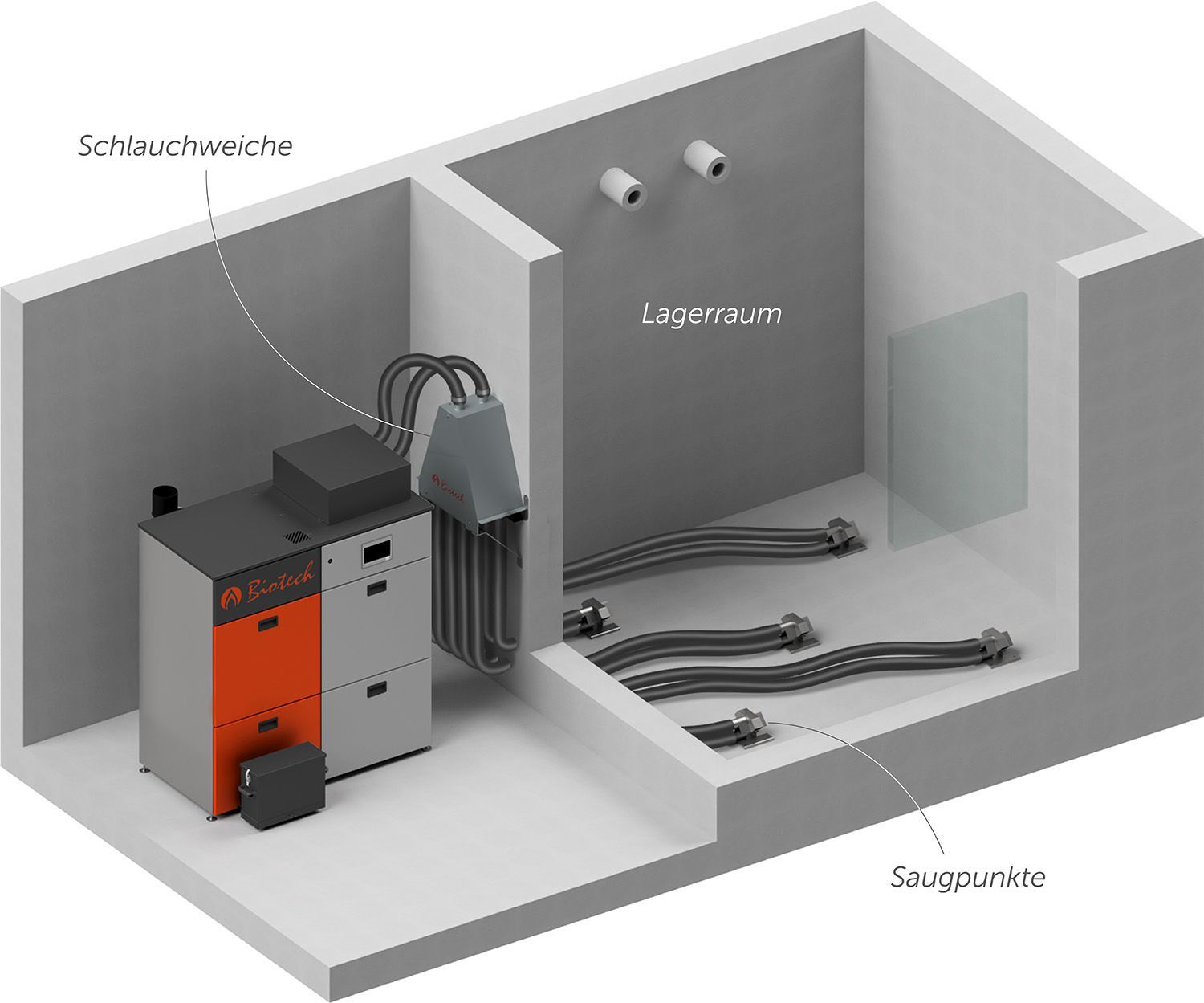

Austragung mit Saugpunkten

saugpunktaustragung pelletslager

Eine mögliche Art der Pelletsaustragung erfolgt mittels Saugpunkten. Diese müssen mittig im Raum verteilt werden. Die Pellets werden eingesaugt und über Schläuche schonend zum Kessel transportiert. Um diese Art der Austragung zu nutzen ist eine Schlauchweiche (3-fach oder 5-fach) erforderlich. Diese gibt es in der automatischen oder manuellen Ausführung. Die automatische Schlauchweiche wechselt eigenständig zwischen den Saugpunkten, während die manuelle mit einem Hebel händisch bedient werden muss.

Es gibt zwei Funktionsweisen:


1. Punktförmige Funktionsweise


Die Saugpunkte werden hier nacheinander angesteuert. Erst wenn ein Saugpunkt vollständig geleert wurde, wird der nächste eingesetzt bis das Lager geleert ist.


2. Gleichmäßige Funktionsweise


Die Schlauchweiche wechselt zwischen den verschiedenen Saugpunkten durch und ermöglicht somit gleichmäßiges Leeren des Pelletlagers.

saugpunkt

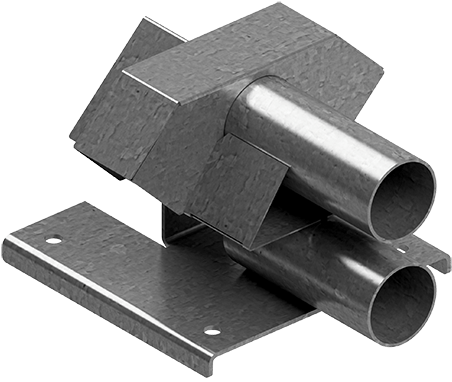

Saugpunkt Boden

saugpunkt schrägboden

Saugpunkt Schrägboden

schrägboden pelletslager

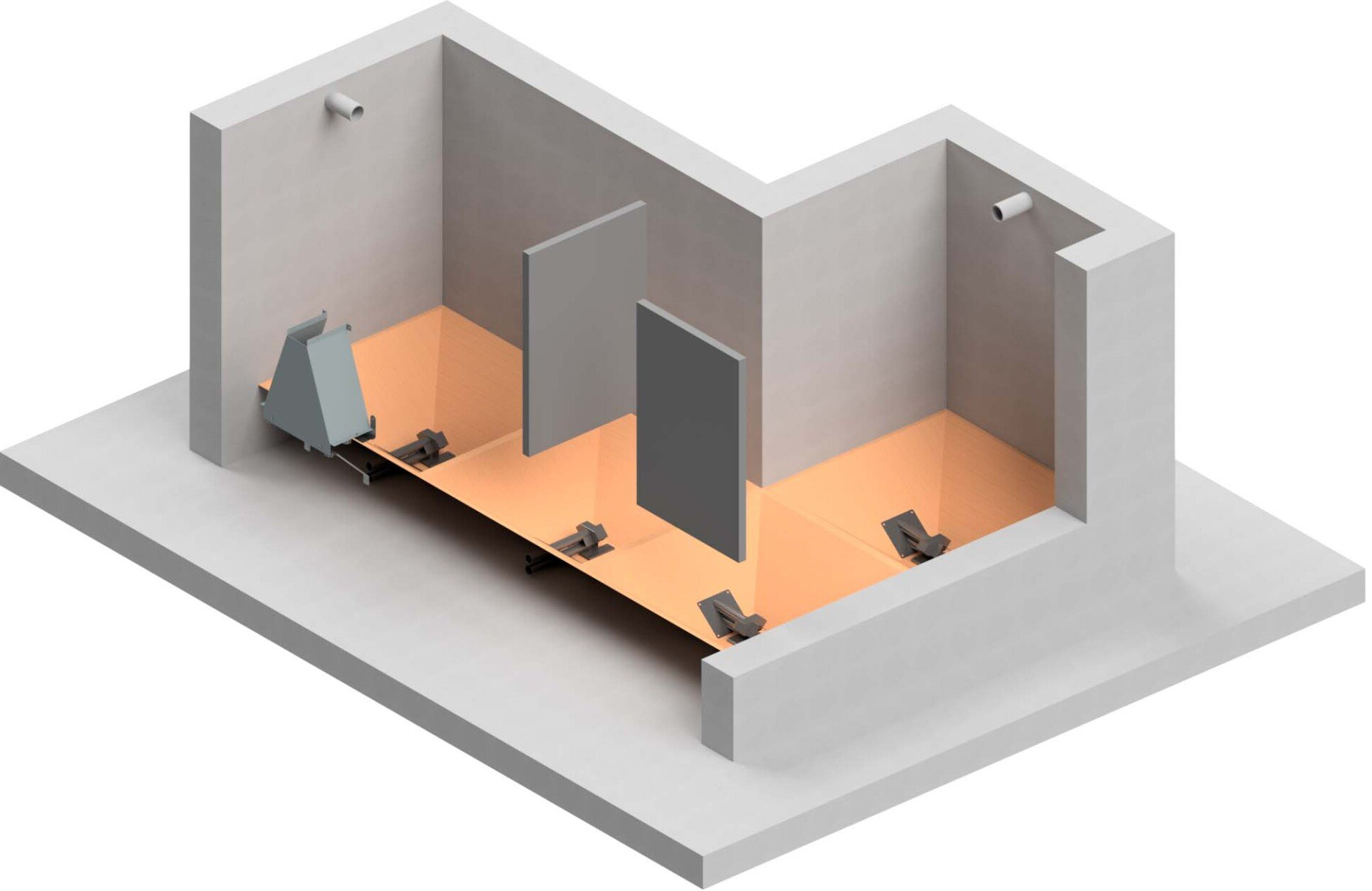

Schrägboden 45°

Bei einer Austragung mittels Absaugpunkten empfiehlt es sich einen Schrägboden in den Lagerraum einzubauen. Dieser muss in einem Winkel von 45° stehen um ein sicheres Nachrutschen der Pellets zu gewährleisten. Mithilfe des Schrägbodens ist eine vollständige Leerung des Pelletlagers möglich.


Ein Lagerraum mit Schrägboden benötigt spezielle Saugpunkte die für diese Art der Lagerung notwendig sind.
